TEMI207 拉力機試驗控制器

一、特征及功能
    1.1 硬件

（1）32位ARM處理器，理速度達到奔騰級通用計算機的水平；

（2）數據采集核心器件采用超高精度24位AD芯片，采樣速率可達2000次/秒；

（3）位移編碼器計數采用倍頻技術；

（4）脈沖和電壓兩種輸出控制方式。

1.2 顯示功能

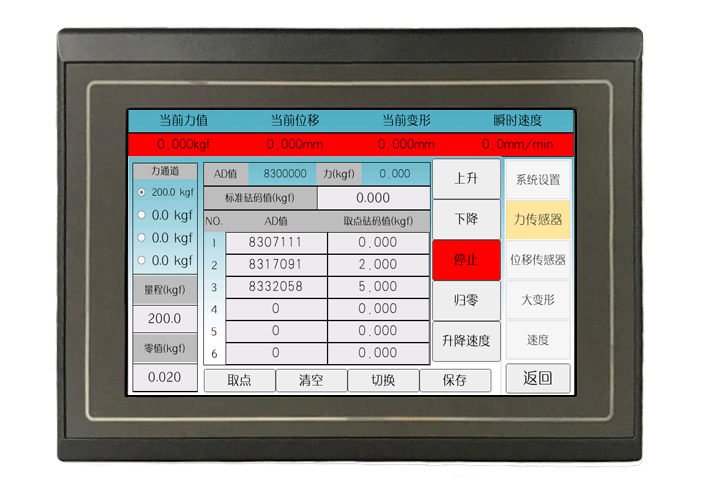

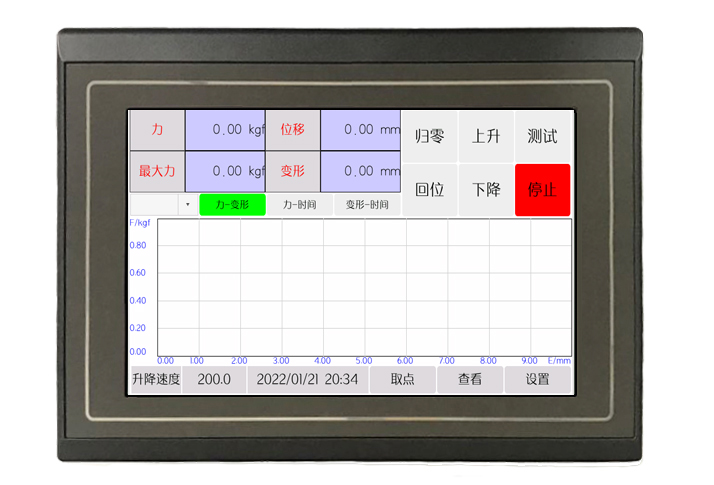

（1）7吋TFT真彩顯示，TFT分辨率：800x480；

（2）觸摸屏操作，可以輪顯各類參數；

（3）實時顯示刷新周期為1秒；

（4）語言支持中英文。

   1.3 測試方案

拉伸、壓縮、三/四點抗彎、剪切、撕裂、剝離、穿刺、持壓、泡棉循環壓縮、彈簧拉壓等.

    1.4 軟件

   支持應用軟件在 Windows操作系統上運行。可設定不同用戶的權限及密碼管理，用于區別不同使用者登陸測試軟件后的操作權限。試驗機廠家產品出廠可設定使用授權期限，到期試驗機會自動鎖定，解決試驗機廠家追討貨款難的煩惱。

    1.5 控制器通訊接口

    控制器獨立的網絡接口，標準RS232/RS485接口，USB接口。

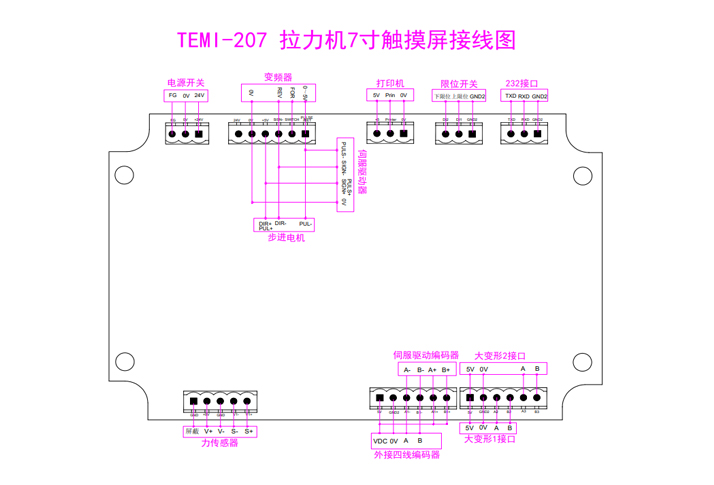

    1.6 接口擴展

（1）4路24位模擬量輸入；

（2）3路16位模擬量輸出；

（3）3路脈沖輸出；

（4）3路AB相光電編碼器輸入；

（5）9路開關量輸入；

（6）8路開關量輸出；

（7）4種LCD接口；

（8）1個串口微型打印機接口；

（9）1個8×4矩陣鍵盤接口。

二、主要技術指標
    2.1 正常使用條件
    （1）環境溫度：-20℃~+60℃；
    （2）相對濕度：0~95%（無凝露）；
    （3）大氣壓：79.5~106.0kPa（海拔2000m及以下）；

    （4）工作電壓：24V DC。

     2.2 極限使用條件

    （1）環境溫度：-40℃~+70℃；

    （2）相對濕度：0~95%（無凝露）。

    2.3 運輸、存儲條件
    （1）環境溫度：-40℃~+70℃；

    （2）相對濕度：0~95%（無凝露）。

三、規格

    （1）外孔尺寸：201x140x38（mm）（長x寬x深）；

    （2）開孔尺寸：189x128（mm）（長x寬）。
